Eine gewerbliche Dunstabzugshaube legst du im Raum an und verbindest sie mit dem Dunstschacht, in den sie abführt.
Auf einen Blick
| Wo | Gebäude → Nutzungseinheit → Raum → Gewerbliche Dunstabzugshauben |
| Was vorher da sein muss | der Dunstschacht, in der Allgemeinfläche unter Anlagen (senkrecht) |
| Was den Plan bestimmt | die Nutzung der Haube und das Bundesland |
| Was entsteht | eigene Begehungen mit dem Kürzel D, eine oder zwei im Jahr |
1. Den Dunstschacht anlegen
Der senkrechte Teil über der Haube ist ein eigenes Objekt und liegt deshalb in der Allgemeinfläche. Gibt es ihn schon, überspringe diesen Schritt.
- Gebäude öffnen → Nutzungseinheit Allgemeinfläche anklicken
- Zum Bereich Anlagen (senkrecht) scrollen → Drei-Punkt-Menü rechts → Neuer Dunstschacht
- Nr, Gruppe, Länge und Ventilator eintragen und mit Fertig speichern
2. Die Haube anlegen
- Gebäude öffnen → Nutzungseinheit anklicken → Raum anklicken

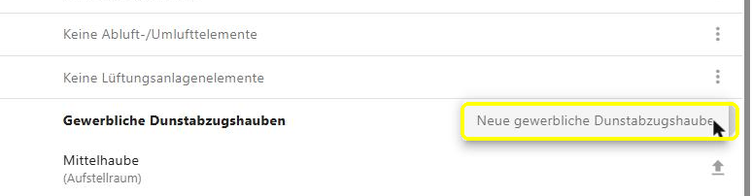

- Zum Bereich Gewerbliche Dunstabzugshauben scrollen → Drei-Punkt-Menü rechts → Neue gewerbliche Dunstabzugshaube

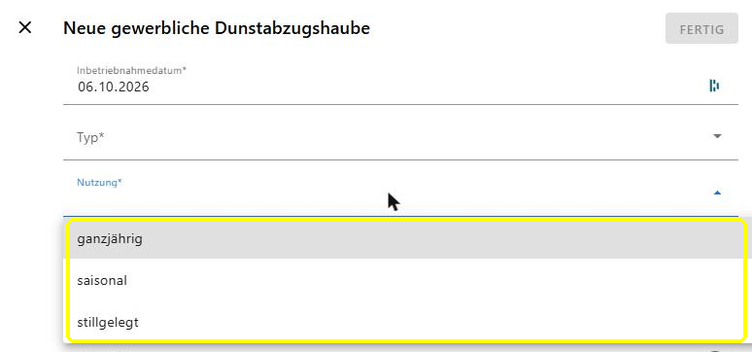

Drei Angaben sind Pflicht:
| Inbetriebnahmedatum | der Tag, ab dem die Haube in Betrieb ist |
| Typ | Deckenhaube, Mittelhaube oder Wandhaube |
| Nutzung | ganzjährig, saisonal oder stillgelegt |
Hersteller, Maße und Material kannst du zusätzlich einschalten.
3. Die Haube mit dem Dunstschacht verbinden
An der Haube gibt es den Bereich Verbindung; solange nichts eingetragen ist, heißt er Keine Verbindung. Über das Drei-Punkt-Menü → Neue Verbindung trägst du ein:
| Senkrechter Teil | der Dunstschacht, in den die Haube abführt — Pflicht |
| Länge | die Länge der Leitung von der Haube bis zum Schacht — Pflicht |
| Zulassung für Fettanlagen | ob die Leitung dafür zugelassen ist |
| Brandschutzklappe vorhanden | ob eine eingebaut ist |
| Brandabschnitt wird überbrückt | ob die Leitung einen Brandabschnitt quert |
Die Auswahl zeigt alle senkrechten Teile des Gebäudes, also auch Schornsteine und Abgasleitungen. Achte auf die Nummer.
Ohne Verbindung bekommt die Haube trotzdem ihre Begehungen — es fehlt dann anderes: der Dunstschacht wird in der Feuerstättenschau nicht mitgeprüft, im Protokoll steht kein Ventilator im Schacht, und die Prüfung wird mit der Leitungslänge 0 abgerechnet.
4. Ergänzen
An der Haube trägst du Ventilator, Brandschutz, Filter und Elektrogeräte ein. Unter Feuerstätten verknüpfst du die Geräte, die unter der Haube stehen.
Wie oft connect prüft
| ganzjährig | zwei Prüfungen im Jahr, im ersten und im zweiten Halbjahr |
| saisonal | eine, im zweiten Halbjahr |
| stillgelegt | keine |
In Niedersachsen, Mecklenburg-Vorpommern, Sachsen-Anhalt, Bremen und Hessen ist es auch bei ganzjähriger Nutzung nur eine Prüfung im zweiten Halbjahr.
Prüfen und abschließen

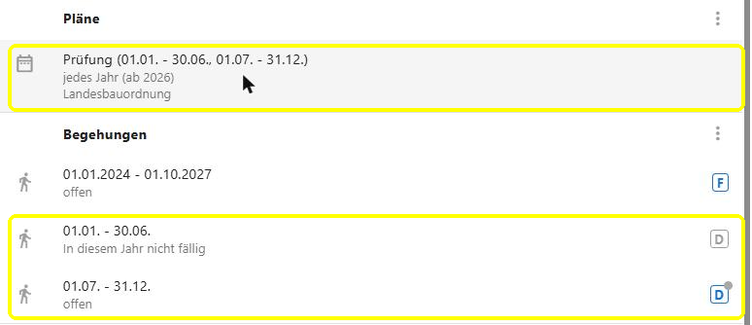

Die Haube bekommt eigene Begehungen mit dem Kürzel D. Unter Prüfung Dunstabzugshaube trägst du das Ergebnis ein und bei Bedarf einen Mangel. Mit Begehung abschließen entstehen Rechnung und Protokoll.
Wenn etwas nicht klappt
Es gibt keine Begehung: Die Nutzung steht auf stillgelegt.
Es gibt nur eine Begehung statt zwei: Die Nutzung steht auf saisonal, oder im Bundesland ist ohnehin nur eine Prüfung vorgesehen.
Eine der beiden Begehungen steht auf „In diesem Jahr nicht fällig“: Die Haube ist erst im Laufe des Jahres in Betrieb genommen worden, und die Periode davor liegt vor dem Inbetriebnahmedatum. Im nächsten Jahr sind beide fällig.
Der Dunstschacht fehlt in der Feuerstättenschau, oder im Protokoll fehlt der Ventilator im Schacht: Die Haube ist nicht mit dem Schacht verbunden.
Die Rechnung fällt zu niedrig aus: Es fehlt die Verbindung und damit die Leitungslänge und die Größe des Schachts.
